案例：在拱桥安装中手拉葫芦的吊装

编辑：凌鹰起重机械浏览：1172 添加时间：2023-10-07 10:44:55

在拱肋加工前，交底做好固定两台手拉葫芦的临时设施，该临时设施为在对应拱肋吊杆两侧间距20cm 分别临时采用⊿10cm×10cm 厚 16mm 钢板施焊于钢管拱轴线上，卡住捆扎的钢丝绳以确保钢丝绳不发生滑动。然后分别利用准32钢丝绳捆扎固定于已转体合拢的钢管拱上。

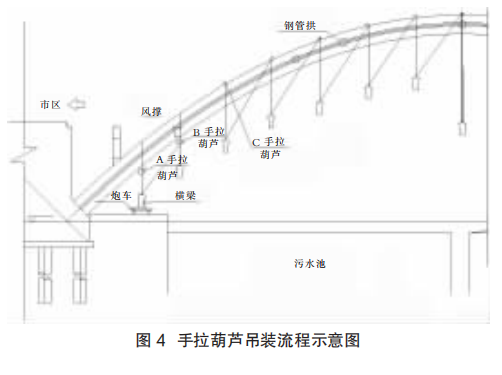

（1）葫芦A分别对称安装于对应吊杆锚头处，葫芦B分别安装于下一吊杆锚头处，一直如是每个预留吊杆孔均设置一个葫芦。

（2）安装完成后，仔细检查吊钩、钢丝绳及钩环的连接状态，确保两处连接点稳固、结实。

（3）首先进行预起吊作业，预起吊作业为提升钢丝绳的吊钩，使梁片离地 10cm 后，保持状态1min，查看葫芦的变形状态及钢丝绳的各种形变状态，确认钢丝绳无断丝、不起毛等疲劳状态的出现。以及采用全站仪监控测量，安装于拱肋处的变形点，观察拱肋的细微变形。

（4）在确认各种工况属于安全的情况下，进行吊杆横梁的吊装作业。

（5）首先启动A葫芦，使吊杆横梁抬升至合理位置。

（6）到达位置后A葫芦停止作业，操作B葫芦，使B葫芦刚好吃力状态，检查B葫芦的受力情况，以木锤敲击B葫芦受力钢丝绳，在钢丝绳振动频率处于30Hz时，可以判定，此时B葫芦钢丝绳已受力。

（7）操作A、B葫芦的四名工人，在吊装指挥长的统一指示下，A葫芦2名工人，缓慢松手拉链条，B葫芦2名工人缓慢紧手拉链条，目的是使A、B葫芦的钢丝绳同时且交互受力，将A葫芦的受力，成功的过渡到B葫芦，这样就使得横梁产生了横向的位移。将横梁水平摆荡至B葫芦的吊杆投影点下方。此时，松开A葫芦的钢丝绳，并停止B葫芦的操作，进入下一道施工工序。

（8）接着挂好下一吊杆处C葫芦的钢丝绳。重复以上操作，完成各个吊杆处葫芦间的交换，直至将吊杆横梁平稳、安全的送到，设计位置。

（9）测量人员复核吊装的高程、平面位置准确无误后，锚固作业人员，通过预先安装好的安全爬梯将至吊杆底部，吊杆锚固人员，必须配戴安全防护用品，确保操作过程中的安全。然后对吊杆横梁一端，施加永久锚固。

（10）根据以上施工步骤，完成所有吊杆横梁的施工安装。
