新型变速齿轮的特点

编辑:凌鹰起重机械   浏览:1509   添加时间:2015-09-28 09:49:35

手拉葫芦主要是以起吊装置和传动装置组成,而说道传动装置咱们就不能不说说变速齿轮了。一个好的手拉葫芦里面的各个部件都是非常重要的,北京凌鹰可以说是手拉葫芦最大的生产厂家,深受客户的喜欢,我们的好又体现在哪里呢,那就是在零部件方面我们都要求做到最好。

本公司的变速齿轮是新型技术,因为老款的变速齿轮容易变速切换不畅、使用寿命短等问题。而新型的变速齿轮不仅传动有效性还有安全性都得到了非常大的提升。今天小编就给大家详细讲解一下变速齿轮的特点。

1、本变速齿轮以往的拨动齿和齿轮本体1做成一体式结构,使得结构紧凑,减少了工序,制造方便,有效降低了制造成本。

2、变速切换时,传动齿6呈外端大内端小的锥齿会产生轴向推力,能够加速完成变速切换。

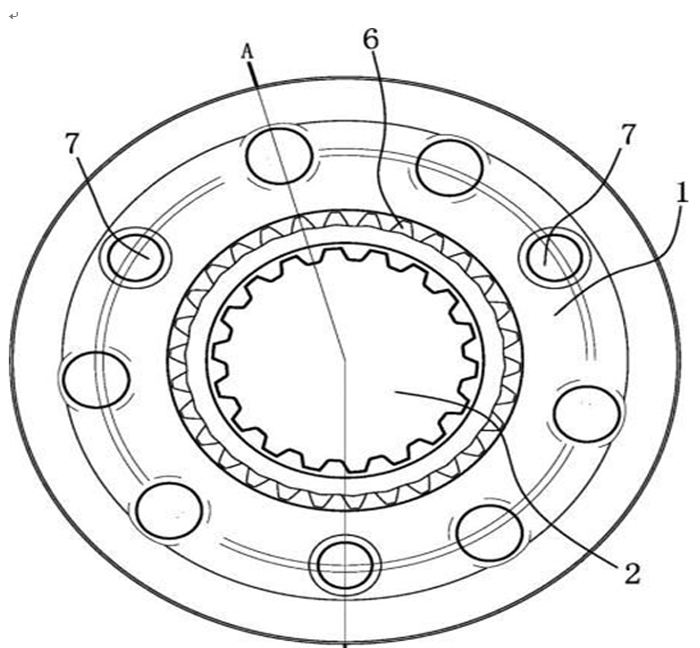

3、图1中通孔的设置减少了自重,变速轻盈,而且安装在变速装置内后,位于本变速齿轮两侧的润滑油能够通过通孔进行流通,润滑效果好。

4、齿轮本体轴向开设有花键孔,齿轮本体的外周面中部具有一圈径向凸起的拨齿部,拨齿部的外周面具有一圈向侧部垂直翻折的翻边,翻边的外周面开设有一圈环状的拨动槽,齿轮本体的外周面具有对称于拨齿部设置的传动齿。

5、图1中齿轮本体上开设有位于所述的花键孔两端的内锥形凹槽。内锥形凹槽减轻了自重,而且使得齿轮本体安装方便。



①花键孔 ②拨齿部③翻边 ④拨动槽 ⑤传动齿 ⑥通孔 ⑦环形凹槽 ⑧内锥形凹槽
